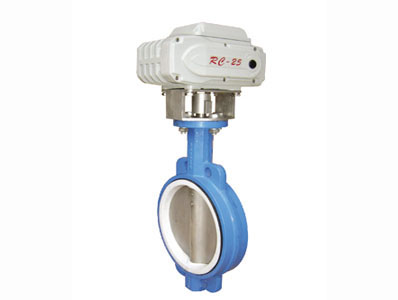

D971X電動軟密封蝶閥
t; border-right-style: solid; width: 33pt; border-bottom-width: 0.5pt; border-bottom-style: solid; background-color: white;">n-Фd50 43 63 438 125 125 110 4-14 125 4-18 125 4-18 65 46 70 453 125 125 130 4-14 145 4-18 145 4-18 80 46 83 478 125 125 150 4-18 160 8-18 160 8-18 100 52 105 519 125 125 170 4-18 180 8-18 180 8-18 125 56 115 713 325 245 200 8-18 210 8-18 210 8-18 150 56 137 749 325 245 225 8-18 240 8-22 240 8-22 200 60 164 843 325 245 280 8-18 295 8-22 295 8-22 250 68 206 947 363 313 335 12-18 350 12-22 355 12-26 300 78 230 1013 363 313 395 12-22 400 12-22 410 12-26 350 78 248 1046 363 313 445 12-22 460 16-22 470 16-26 400 102 289 1135 363 313 495 16-22 515 16-26 525 16-30 450 114 320 1328 465 439 550 16-22 565 20-26 585 20-30 500 127 343 1226 546 481 600 20-22 620 20-26 650 20-33 600 154 413 1394 546 556 705 20-26 725 20-30 770 20-36 700 165 478 1534 546 556 810 24-26 840 24-30 840 24-36 800 190 525 1159 546 556 920 24-30 950 24-33 950 24-39 900 203 585 1748 617 706 1020 24-30 1050 28-33 1050 38-39 1000 216 640 1805 632 706 1120 28-30 1160 28-36 1170 28-42 1200 254 755 2035 632 706 1340 32-33 1380 32-39 1390 32-48
,
<sup id="agegk"></sup>
<cite id="agegk"></cite> <blockquote id="agegk"><rt id="agegk"></rt></blockquote>
,
介紹：
■ 概述
D971X 電動軟密封蝶閥，由電動執行機構和軟密封中線蝶閥組成。廣泛應用于食品、醫藥、化工、石油、電力、輕紡、造紙等工藝管道上，起調節流量和截流介質的作用。
■ 特點
■ 特點
1、小型輕便，容易拆裝及維修，并可有任意位置安裝。
2、結構簡單，緊湊，90°回轉啟閉迅速。
3、操作扭矩小，省力輕巧。
4、流量特性趨于直線，調節性能好。
5、啟閉試驗次數多達數萬次，壽命長。
6、達到完全密封，氣體試驗泄漏為零。
7、選擇不同零部件材質，可適用多種介質。
■ 執行標準
2、結構簡單，緊湊，90°回轉啟閉迅速。
3、操作扭矩小，省力輕巧。
4、流量特性趨于直線，調節性能好。
5、啟閉試驗次數多達數萬次，壽命長。
6、達到完全密封，氣體試驗泄漏為零。
7、選擇不同零部件材質，可適用多種介質。
■ 執行標準
制造標準 | GB/T 122387-89 | |||
法蘭標準 | GB9113-2000、GB17241.6-1998 | |||
結構長度標準 | GB12221-89 | |||
檢驗標準 | GB/T 13927-92 | |||
■ 主要技術參數
公稱通徑 | DN（mm） | 50～2000 | ||
公稱壓力 | PN（MPa） | 0.6 | 1 | 1.6 |
試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
密封試驗 | 0.66 | 1.1 | 1.76 | |
氣密封試驗 | 0.6 | 0.6 | 0.6 | |
適用介質 | 空氣、水、污水、蒸氣、煤氣、油品等。 | |||
驅動形式 | 手動、蝸桿蝸輪傳動、氣傳動、電傳動。 | |||
■ 主要零部件材料
零件名稱 | 材料 | |||
閥體 | 球墨鑄鋼、鑄鋼、合金鋼、不銹鋼 | |||
蝶板 | 灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料 | |||
密封圈 | 各種橡膠、聚四氟 | |||
閥桿 | 2Cr13、不銹鋼 | |||
填料 | O型圈、柔性石墨O | |||
■ 密封材料適用溫度
材料品種 | 氯丁橡膠 | 丁晴橡膠 | 乙丙橡膠 | 聚四氟乙烯 | 硅橡膠 | 氟橡膠 | 天然橡膠 | 尼龍 |
英語簡稱 | CR | NBR | EPDM | PTFE | SI | VITON | NR | PA |
型號代號 | X或J | XA或JA | XB或JB | F或XC、JC | XD或JD | XE或JE | X1 | N |
耐最高溫度 | 82℃ | 93℃ | 150℃ | 232℃ | 250℃ | 204℃ | 85℃ | 93℃ |
耐最低溫度 | -40℃ | -40℃ | -40℃ | -268℃ | -70℃ | -23℃ | -20℃ | -73℃ |
適用溫度℃ | 0~+80 | -20~+82 | -40~+125 | -30~+150 | -70~+150 | -23~+150 | -20~+85 | -30~+93 |
■ 執行機構
型 式：3810R、PSQ、CH、HQ 電子式電動執行機構
輸入信號：4-20mA或1-5V·DC
電源電壓：220V/50Hz
環境溫度：-25～+70℃
■ 閥作用型式
電關式(B)、電開式(K)
■ 外形尺寸
| DN | L | H | HO | A | B | 0.6MPa | 1.0MPa | 1.6MPa | |||
| DO | n-Фd | DO | n-Фd | DO | 上一條：ZDRW電動三偏心蝶閥 下一條：ZDRR電動O型球閥
